TEM检测锂电池——为何需要冷冻真空传输技术
锂电池有高能量密度和长寿命的优点，为近代广泛应用的电池。为了更了解锂电池的结构和特性，高解析的TEM透射电镜成为其检测分析的常见设备。
然而，锂金属、锂离子电池电极材料、固态电解质材料等锂电池样品具空气敏感及低温下相变的特性，这时就需要使用冷冻真空传输样品杆。一来防止样品经空气接触后降解；另外则是可观测锂电池样品在低温下的变化。
TEM冷冻真空传输样品杆｜使用于锂电池检测的常见问题
一般TEM液氮冷冻传输样品杆虽然可以观察锂电池样品(如：锂金属、固态电池电解质)低温下的原位相变，但也容易出现以下问题
当液氮迅速蒸发时，观测过程中会有影像干扰震动的现象，称为沸腾现象(Bubbling)，此状况会使得TEM无法取得高解析的锂电池样品成像。
当沸腾现象发生时，会产生影像漂移 (Drifting)的状况，造成需检测的锂电池样品无法准确进行EDS或EELS元素分析实验。
液氮冷却可能会结冰，这些冰的形成可能直接对锂电池样品表面造成污染或损害(Ice Contamination)，是TEM冷冻检测的一大挑战。

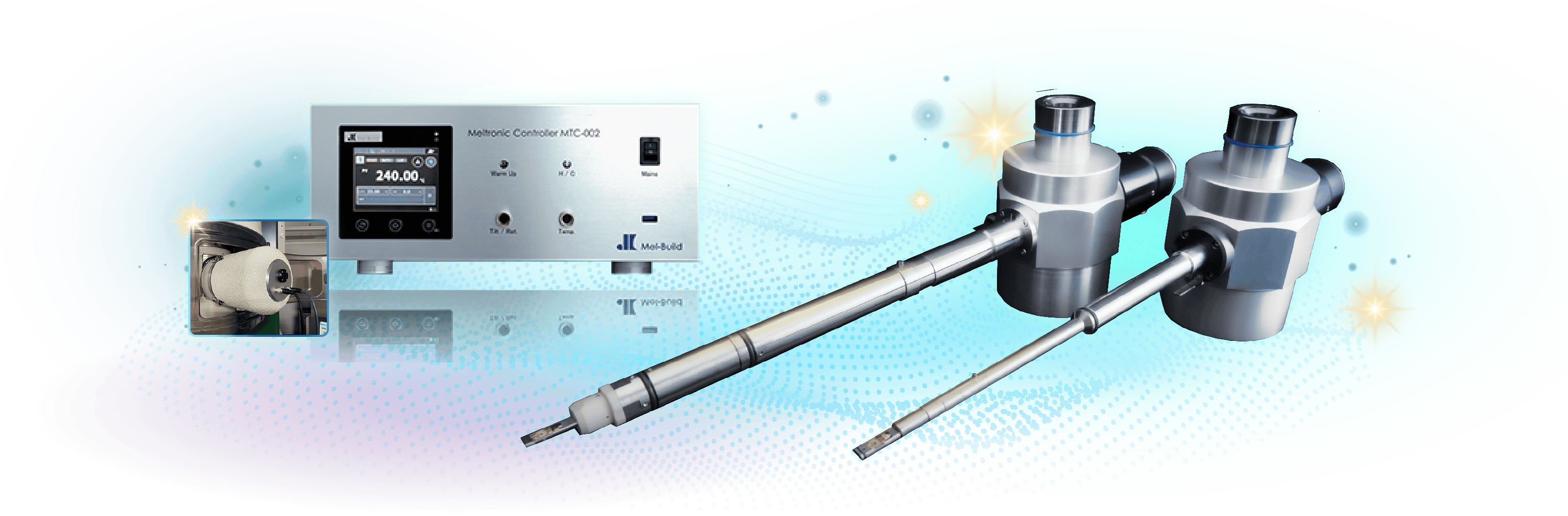

Mel-Build双倾斜冷冻真空传输样品杆｜锂电池TEM检测解决方案
✅解决液氮沸腾现象问题 ✅拥有漂移消除机制，可进行EDS和EELS分析 ✅不易造成样品损害或污染
室温与冷冻 TEM影像差异

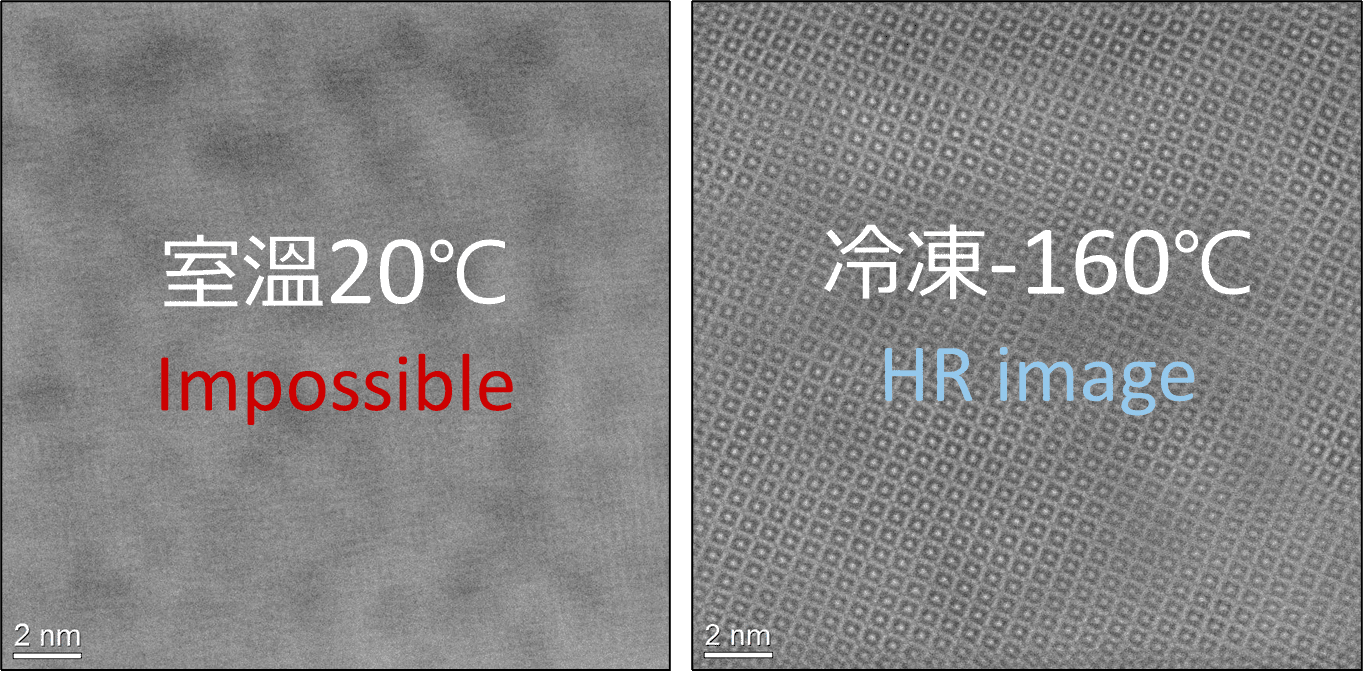

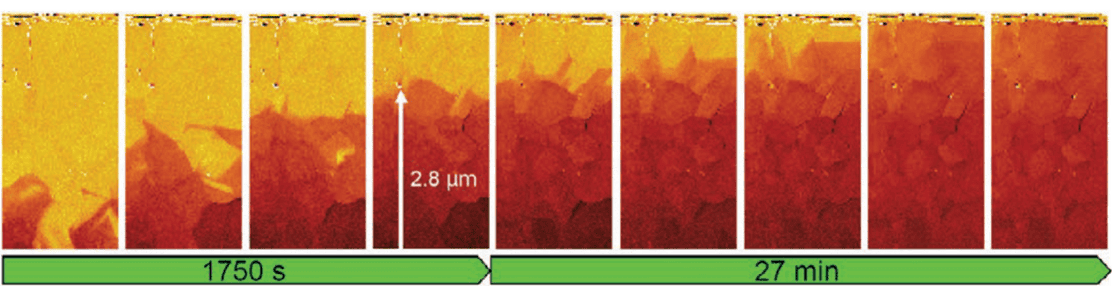

锂镧锆氧氧化物(Li7La3Zr2O12; LLZ)在室温下为液态无法观察；冷冻后可获得TEM高解析影像。 LLZ是一种常用于固态锂离子电池中的电解质。
-170℃的高解析TEM影像(无漂移)
凭借专有漂移消除机制设计，在样品冷冻至-170℃后的30分钟，可见TEM高解析成像。完成检测后一小时即可再进行下一次。

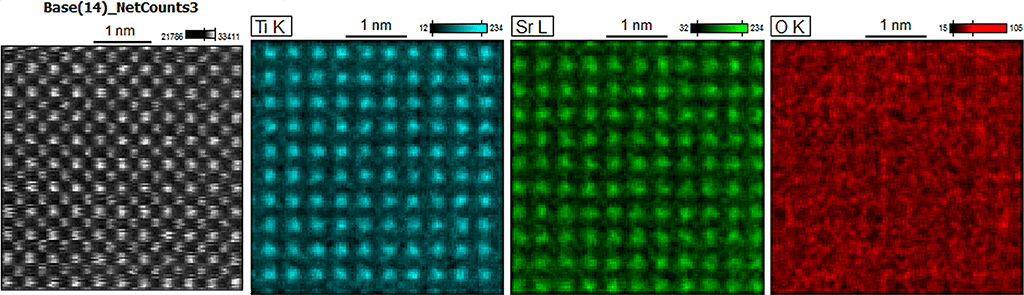

冷却后的钛酸锶(SrTiO3)进行EDS分析
钛酸锶(SrTiO3)可做为燃料电池极板应用，经冷冻后较为稳定，再进行EDS分析可取得相关资讯。
锂结构冷却后进行EELS分析
透过冷冻样品的STEM-EELS分析，揭示了几个样品表面层的化学成分，提供了有关锂金属电极表面层的关键资讯。

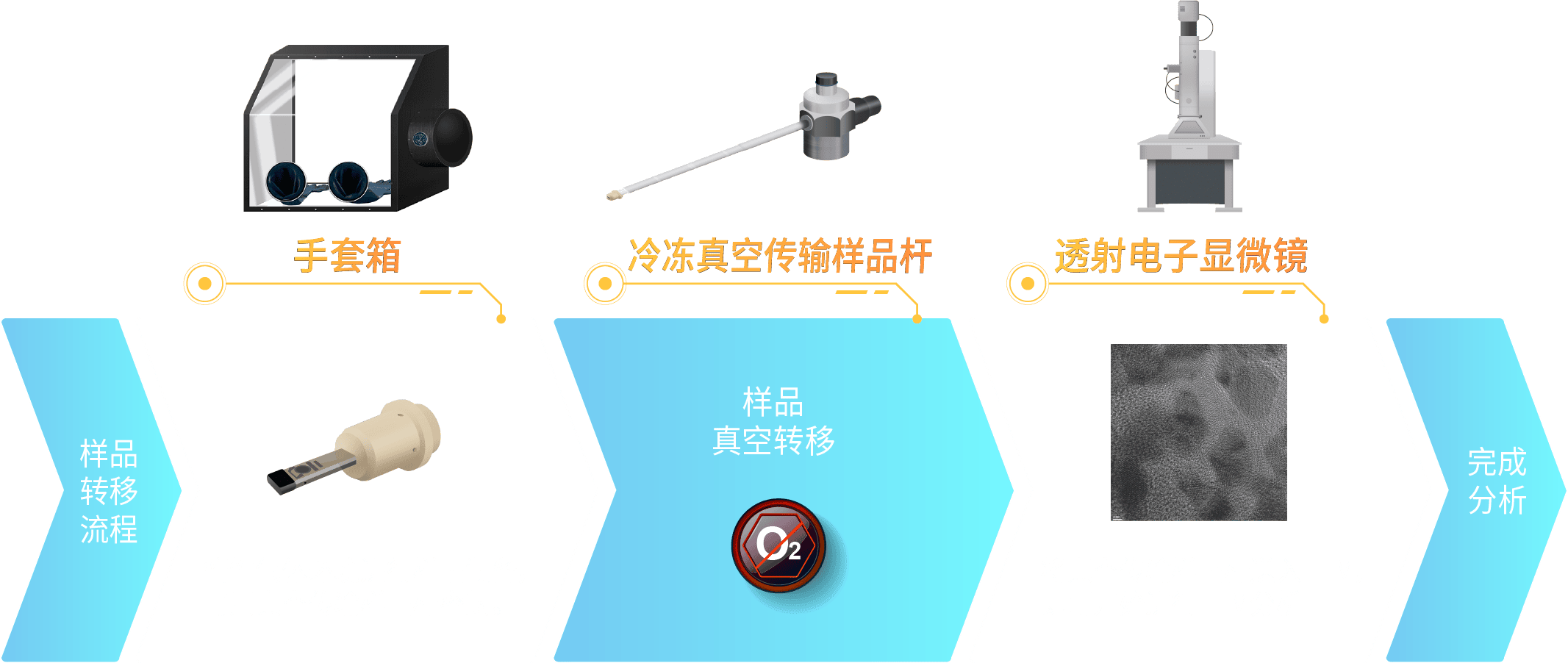

同时俱备真空传输功能｜手套箱↔️TEM 保护锂电池样品转移过程

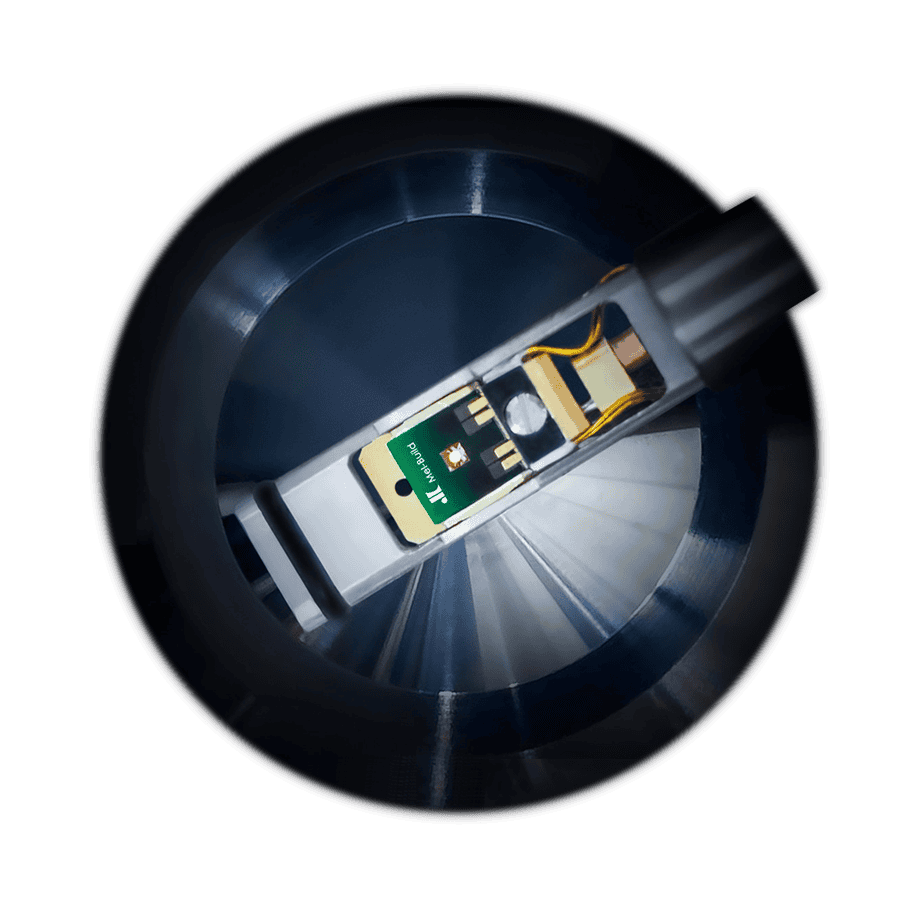

依不同应用有测量四电极(Biasing)选择｜了解锂电池的电学性质

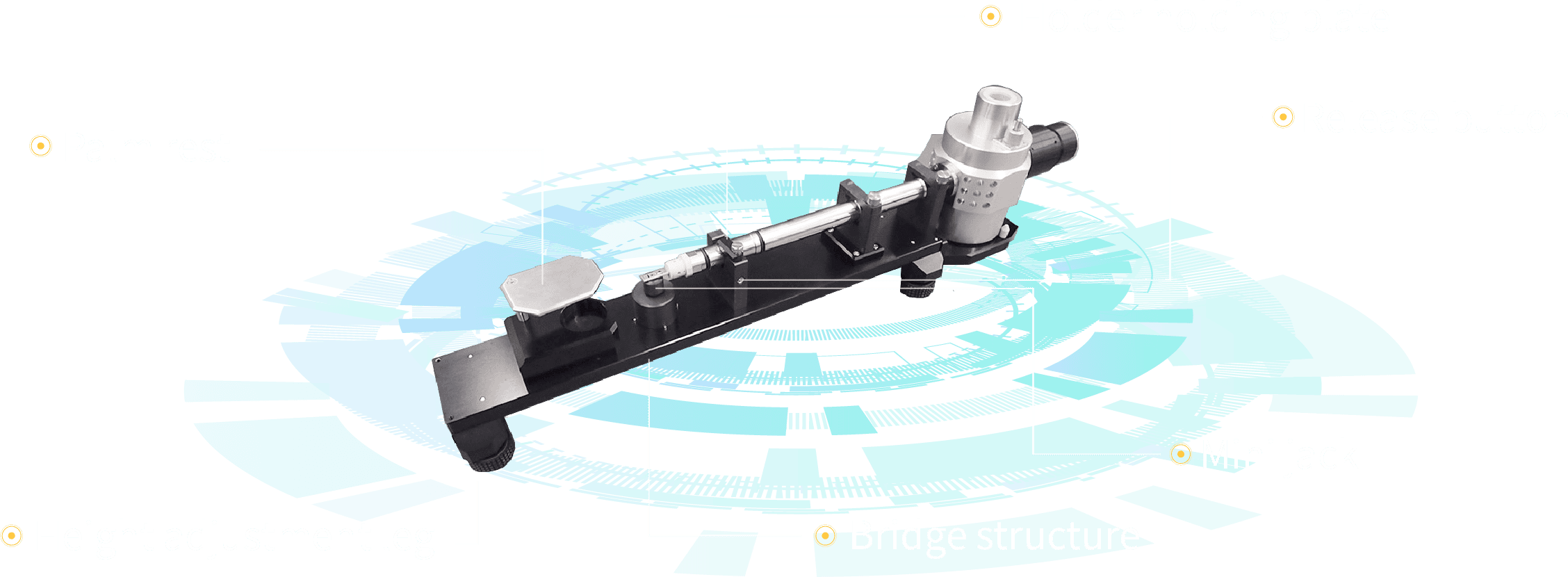

安全易操作｜TEM样品杆操作台
进行手套箱内的操作很困难，设置样品时需要一个稳定的操作台
【Mel-Build冷冻真空传输样品杆】
电池分析解决方案
立即咨询更多产品讯息
